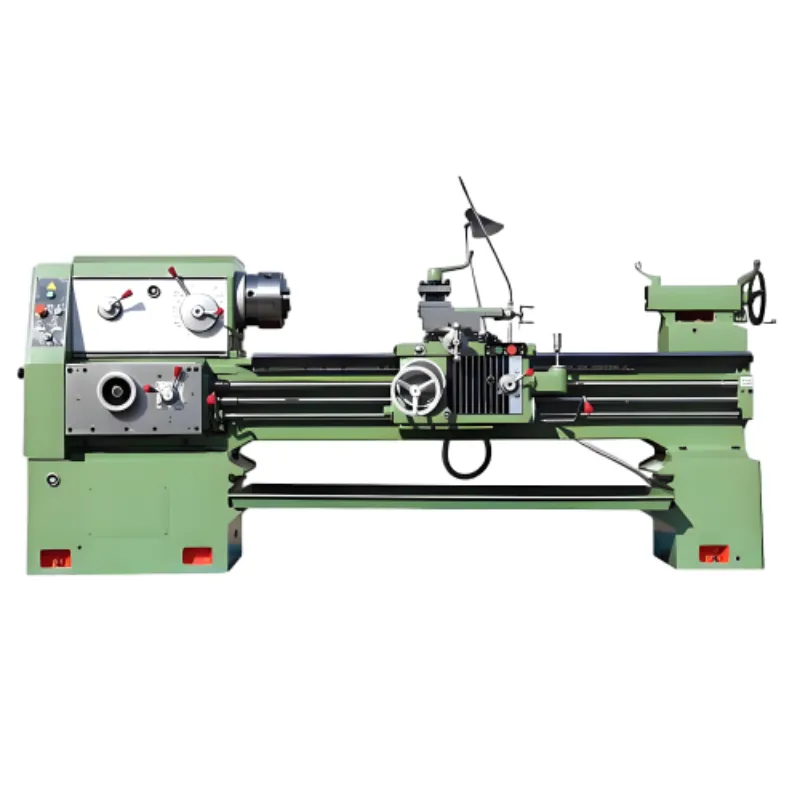

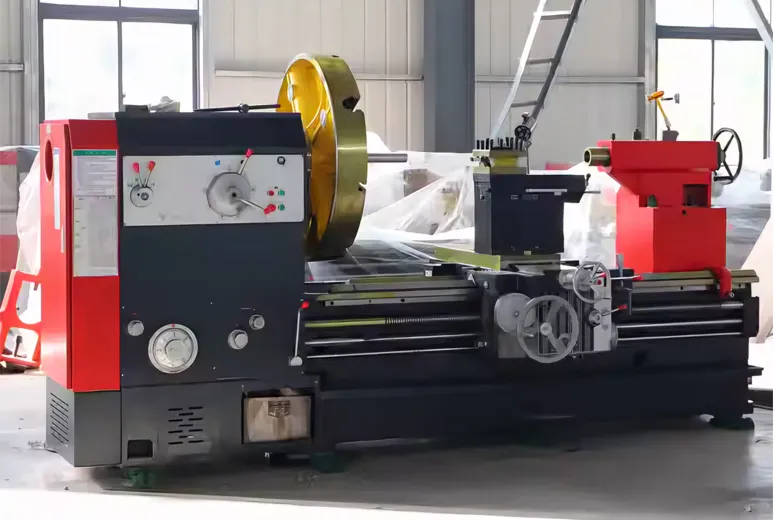

Marco de cama:
The CFW6163B series lathe has a one-piece bed. The bed body is made of modular integral casting, with good rigidity. The material is high-quality high-grade cast iron, and the castings have undergone aging treatment, resulting in high rigidity and stability. The guide rail adopts medium frequency quenching technology, with a hardened layer of>3mm and a hardness of ≥ HRC48. The surface of the guide rail is ground by high-precision guide rail grinding, with high precision and long service life.

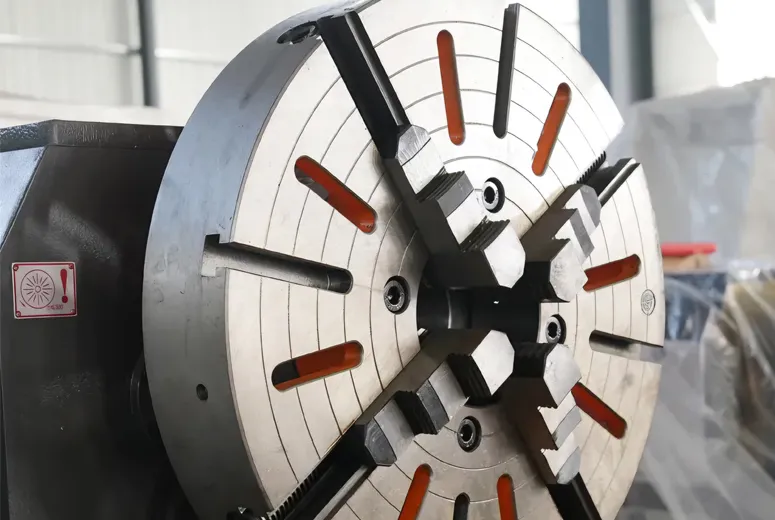

Caja del husillo:
The spindle is made of integral forging material, with strong rigidity and good stability. The main shaft bearing adopts domestically renowned bearings with high precision and stable accuracy retention. The spindle box is a box type multi compartment structure with good rigidity and high support force. The gears inside the spindle box are subjected to high-frequency quenching and grinding technology, resulting in stable transmission, low noise, and resistance to damage. The interior of the headboard box adopts forced lubrication for better lubrication effect. The overall noise of the machine is tested according to GB/T6769-1997 "Measurement Method for Sound Pressure Level of Metal Cutting Lathe Noise", and the sound pressure level of the machine tool's idle running noise is ≤ 83dB. The spindle box adopts a forced hydraulic oil lubrication form, and the headstock gears and bearings are lubricated by a dedicated oil pump. The front end of the spindle adopts a double sealed structure of labyrinth and tooth groove, which can effectively prevent oil leakage and foreign objects from entering the spindle box.

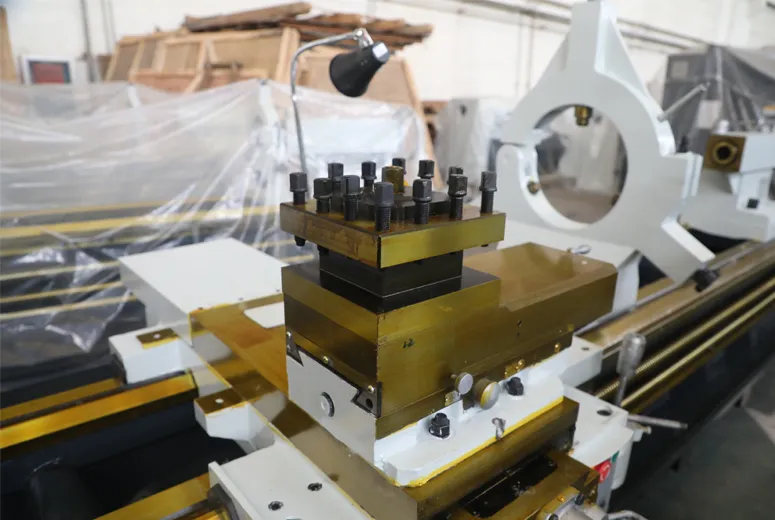

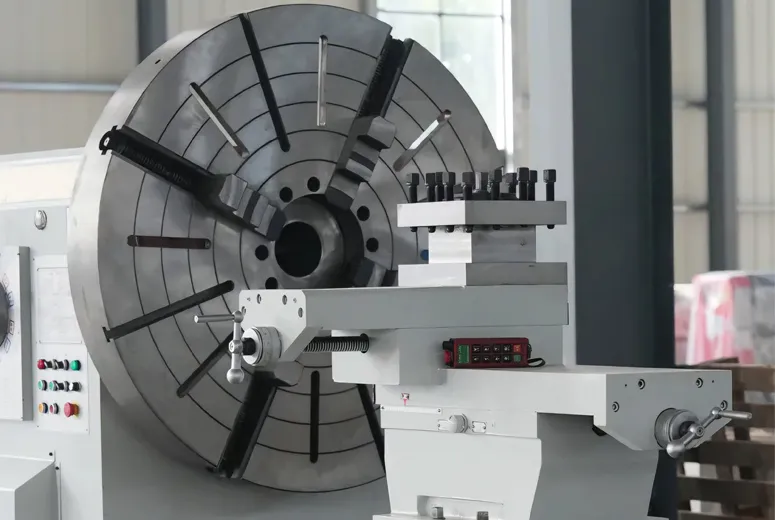

Silla de cama:
The saddle dovetail guide rail adopts medium frequency quenching technology, with a hardened layer of>3mm and a hardness of ≥ HRC42, making the guide rail wear-resistant and easy to move.
Esta máquina herramienta puede realizar diversas tareas de torneado, como torneado de superficies cilíndricas internas y externas, superficies cónicas y otras superficies giratorias, torneado de caras finales y diversas roscas de uso común. Puede procesar materiales como acero, hierro fundido y metales no ferrosos. La precisión dimensional de las piezas procesadas en esta máquina herramienta puede alcanzar el nivel IT7 y se puede obtener una rugosidad superficial menor.
1. Esta máquina herramienta puede realizar un mecanizado en bruto y de precisión de piezas mecánicas, especialmente adecuada para industrias como la automotriz, militar y de maquinaria, para procesar de manera eficiente, masiva y precisa piezas giratorias.
2. Esta máquina herramienta puede procesar materiales como acero, hierro fundido y metales no ferrosos.
3. Esta máquina herramienta también es adecuada para tornear superficies cilíndricas internas y externas, superficies cónicas, roscas, perforaciones, orificios de bisagra y cuerpos giratorios curvos de ejes y piezas de disco de tamaño pequeño y mediano. Su precisión de procesamiento puede alcanzar el nivel IT7 y la rugosidad de la superficie de la pieza de trabajo procesada puede alcanzar Ra1.6.
El rango de mecanizado de la máquina herramienta debe determinarse de acuerdo con las especificaciones y los parámetros técnicos de la máquina herramienta. Está prohibido realizar mecanizados que superen las especificaciones y los parámetros permitidos de la máquina herramienta. De lo contrario, podría dañar la máquina herramienta e incluso provocar accidentes con lesiones personales. Consulte los parámetros técnicos de la máquina herramienta para conocer el rango de mecanizado.
La precisión de esta máquina herramienta cumple con el estándar GB/T4020 "Precisión de tornos horizontales".
4.1 Maximum turning diameter of machine tool: φ630mm
4.1.1 Ancho del carril guía de la máquina herramienta: 550
4.2 Longitud máxima de la pieza de trabajo: 8000
4.2.1 Longitud máxima de corte: 7850
4.3 Maximum rotating workpiece diameter on skateboard: φ350mm
4.4 Spindle inner hole diameter: φ104mm
4.5 Conicidad frontal del orificio del husillo: 1:20/120
4.6 Serie de velocidad: 18 tipos 7,5~1000r/min
4.7 Velocidades de alimentación verticales y horizontales: 64 tipos.
4.8 Punta del husillo: Morse 5
4.9 Velocidad de movimiento rápido del sillín: 4000 mm/min
4.10 Motor principal: Y160M-4-B3 11KW 1460r/min
4.11 Motor de movimiento rápido: 1,1 KW 1450 r/min
4.12 Bomba de engranajes: CB-B6 inversa 6 ml/r 2,5 Mpa 1450 r/min
4.13 Diámetro del manguito del asiento trasero: 100 mm
4.14 Recorrido del manguito del asiento trasero: 250 mm
4.15 Conicidad del manguito del asiento trasero: Morse 5
4.16 Dimensiones: 10160X1455X1400 (largo X ancho X alto)
4.17 Machine weight: ≈ 8000Kg
| Número de serie | nombre | Fabricante o proveedor | cantidad | Observación |
| 1 | Torno horizontal CFW6163B | Dandong Huajun | 1 unidad | Instalado |
| 2 | Mandril de tres mordazas K11315C/C11 | Marcas nacionales reconocidas | 1 juego | Instalado |
| 3 | Principales piezas eléctricas originales | Delixi | 1 juego | Instalado |
| 4 | Following tool holder (φ30-φ130) | Dandong Huajun | 1 unidad | Instalado |
Nota: La lista anterior de componentes clave y las marcas de componentes clave enumerados en este acuerdo técnico solo indican el país y la región a la que pertenece la marca y no hacen referencia al origen del componente o componentes.
| Número de serie | nombre | Especificación | cantidad | Observación |
| 1 | conjunto superior | Métrica 120/Mohs N.º 5 | 1 | |
| 2 | de primera categoría | 5 S25-2 | 1 | |
| 3 | Llave portaherramientas | S92-5 | 1 | |
| 4 | Tornillos y tuercas de puesta a tierra | GB799-1988 M24X400 | Según la longitud de la máquina | |
| 5 | Tanque de agua de enfriamiento | 1 juego | ||
| 6 | Instrucciones de uso | 1 porción | Inglés neutral | |
| 7 | Certificado | 1 porción | Inglés neutral | |
| 8 | Lista de embalaje | 1 porción | Inglés neutral |
Los principales estándares de fabricación adoptados por esta máquina herramienta
(1) Condiciones técnicas generales para máquinas herramienta para corte de metales GB9061-2006
(2) Condiciones técnicas generales para la protección de seguridad de las máquinas herramienta para corte de metales GB15760-1995
(3) Condiciones técnicas generales para el montaje de máquinas herramienta para el corte de metales JB/T9874-1999
(4) Método de prueba de rendimiento del torno horizontal JB/T2322.1-2002
(5) Equipos eléctricos de maquinaria industrial Parte 1 Especificaciones técnicas generales GB/T5226.1-1995
✦La vida útil de la máquina herramienta es de 12 meses. Durante este período, cualquier falla causada por el diseño, la fabricación o la calidad de las piezas de repuesto será tratada o reemplazada por la Parte A sin cargo alguno.
✦Después del período de garantía, la Parte A deberá proporcionar mantenimiento y servicios pagos de por vida.
✦Suministro a largo plazo de repuestos y componentes a precios reducidos.
✦Si se produce un mal funcionamiento u otro problema con la máquina herramienta durante el uso, el usuario debe detener la máquina y cooperar con nuestra empresa para su reparación antes de continuar usándola. De lo contrario, cualquier daño adicional a la máquina herramienta causado por esto será responsabilidad del usuario.
